有時(shí)螺栓在出貨時(shí)檢驗(yàn)時(shí)，會(huì)發(fā)現(xiàn)部分的螺栓表面有裂縫。它大多數(shù)的清晰地出現(xiàn)在螺栓頭部的表面?？赡軙?huì)含有其他夾雜物。而這種裂縫的形成有可能是在鑄造時(shí)或者在其他成型工藝或熱處理的過程中，由于螺栓受到外界的應(yīng)力而造成的，當(dāng)螺栓工作再次加熱時(shí)通常由于氧化皮的剝落耐使用裂縫變死。

那么如果螺栓出現(xiàn)裂縫是因?yàn)槭裁丛蚰?，其外觀表現(xiàn)又是如何的，今天世世通螺絲廠家就來簡單的介紹一下：

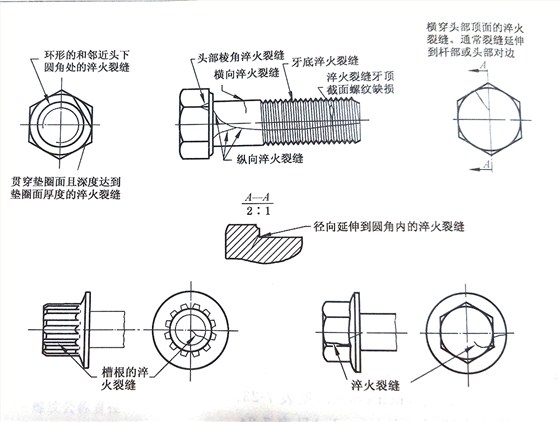

上圖中的這種裂縫出現(xiàn)在螺栓的頭部，很有可能是在熱處理過程 中，由于過高的熱應(yīng)力和應(yīng)變，都可能產(chǎn)生的淬火 裂縫 ，淬火裂縫 通常是不規(guī)則相交，無規(guī)律方向 的呈現(xiàn)在螺栓緊固件的表面。當(dāng)然這種情況下，無論是任何深度，任何長度或任何部位的淬火 裂縫 都是不允許存在的。

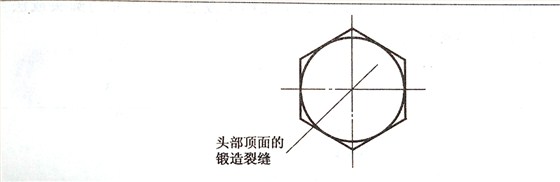

最常見的就是頭部頂面出現(xiàn)的鑄造裂縫 ，這種裂縫造成的原因可能是在切料或鑄造的工序中產(chǎn)生產(chǎn)的，并位于螺栓與螺釘?shù)念^部頂面。這種情況在螺絲的生產(chǎn)過程中是可以避免的，大多數(shù)是在調(diào)試生產(chǎn)時(shí)，未能將機(jī)器設(shè)備調(diào)整到合適的地步，力過大或者是模具不適用都有可能是造成以上這種情況出現(xiàn)。

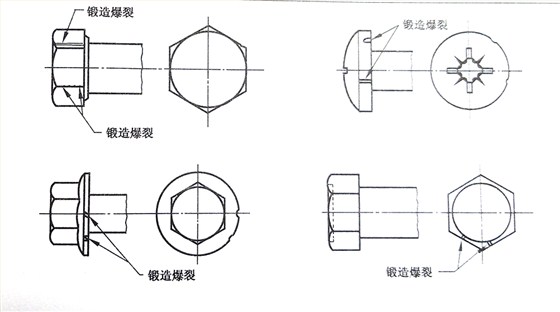

上圖中的這種現(xiàn)象屬于鑄造爆裂，它是在鑄造過程 中產(chǎn)生鑄造爆裂，如在螺栓和螺釘六角頭的對角上，或在法蘭面或圓頭產(chǎn)品的圓周上，或在凹穴頭部隆起部分出現(xiàn)。

六角頭及六角法蘭面螺栓和螺釘，六角法蘭面螺栓和螺釘?shù)姆ㄌm面上的鑄造爆裂，不應(yīng)該延伸到螺栓頭部的頂面和頂圓（倒角圓）或螺栓 頭下支承面內(nèi)，對角上的鑄造爆裂，不應(yīng)使用對角寬度減小到低于規(guī)定的最小尺寸，

螺栓 和螺釘凹穴頭部隆起部分的鑄造爆裂，其寬度不應(yīng)超過0.06d或深度低于凹穴部分，圓頭螺栓和螺釘及六角法蘭面螺栓，螺栓和螺釘?shù)姆ㄌm面和圓頭圓周上的鑄造爆裂不應(yīng)超過以下極限 ，

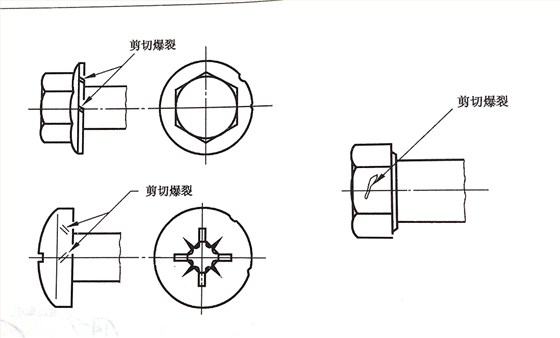

在鑄造過程中可能產(chǎn)生剪切爆裂，如在圓頭或法蘭面產(chǎn)品的圓頭或法蘭面的圓周上出現(xiàn)，通常和產(chǎn)品軸心線約成45°。疓切爆裂也可能產(chǎn)生在六角頭產(chǎn)品的對邊平臺(tái)上。
